Что такое пожарный рукав?

Пожарный рукав — одно из главных приспособлений для тушения пожаров. Невозможно себе представить работу пожарных без него. Представляет собой трубопровод мягкого или твердого состава, имеющий соединительные головки, чтобы присоединяться к источникам водоснабжения. Состоит из ручных стволов или специальной соединяющей арматуры. Рукав изготавливается из брезента или синтетической ткани. Для устойчивости к высоким или низким температурам, повышения прочности снаружи его покрывают армированным металлом. Внутри рукав чаще всего резиновый. С его помощью можно осуществлять подачу воды, пены и других противопожарных средств в самый очаг возгорания для его предотвращения.

Пожарными рукавами оснащены все машины МЧС. Также они должны быть и на других объектах, где имеется возможность их подключить, т.е. в наличии есть гидранты, краны и другие способы подачи воды. До целевого использования они должны быть в свернутом виде.

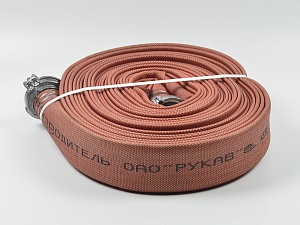

Виды пожарных рукавов

Существует 3 вида пожарных рукавов, которые отличаются по способу использования.

Всасывающие

Всасывающий трубопровод, имеющий жесткую конструкцию и работающий под разрежением. Может иметь гладкую или гофрированную текстуру.

Назначение

Предназначается для выкачивания воды с использованием специальных пожарных насосов. Чаще используются для забора воды из открытых источников. В пожарных автомобилях отечественного производства находится на крыше. В более новых моделях или в машинах иностранного выпуска рукав располагается уже рядом с насосом, что, конечно, удобнее.

Конструкция и размеры

Конструкция всасывающего типа усилена и состоит из нескольких слоев: внутри находится резиновая камера, что обеспечивает герметичность, текстильного материала в два слоя, спирали из армированного металла для усиления прочности. А снаружи — специальный текстиль. Всасывающие рукава отличаются долговечностью, повышенной прочностью, а также способностью использоваться при очень высоких и низких температурах.

Длина трубопровода, как правило, стандартная — 4 метра. Может быть также 2 и 8 м. По диаметру бывает от 75 — 200 мм в зависимости от подачи пожарного насоса.

Основные технические характеристики

Напорно-всасывающие

Напорно-всасывающий трубопровод с более гибкой конструкцией, который может работать как под разрежением, так и под давлением.

Назначение

Суть его работы заключается в том, что один его конец прикрепляется к насосу, а другой необходимо опустить в источник воды. Далее под давлением идет забор жидкости. А потом она транспортируется в место возгорания. Гибкость рукава способствует отсутствию его деформации, если возникает необходимость использовать его на неровной земле.

Конструкция и размеры

Конструкция напорно-всасывающего рукава: внутренний резиновый слой, два слоя текстиля, проволочная спираль, которая является отличием от предыдущей модели, а снаружи — плотный текстиль.

По длине трубопровод 4 м. Диаметр от 50 — 200 мм.

Основные технические характеристики

Напорные

Напорный — гибкий вид трубопровода. Этот тип является самым распространенным в использовании.

Назначение

Служит для подачи воды и других пожаротущащих средств к месту возгорания под высоким избыточным давлением. Именно он используется в пожарных машинах и кранах. Работает исключительно под давлением. В отличие от двух предыдущих видов, он обладает меньшими габаритами, легким весом и повышенной эластичностью.

Конструкция и размеры

Конструкция напорного рукава состоит из трех слоев: специальная пропитка снаружи, внутри находится резина или другие полимеры и армирующий каркас из тканых натуральных или химических волокон.

Основные технические характеристики

Классификация рукавов

По видам

В зависимости от цели использования и условий для работы:

• Всасывающие
• Напорно — всасывающие
• Напорные

Рабочая среда имеет значение для комплектации рукавами пожарных машин двумя способами:

• Класса «В» — технической водой;
• Класса «КЩ» — слабым раствором кислоты и щелочи.

От условий работы рукавов они делятся на:

• Те, что работают для выкачивания воды из открытых источников под разрежением;
• Те, что работают под давлением или при частичном вакууме.

В зависимости от величины рабочего давления:

• 1,0 МПа
• 1,2 МПа
• 1,6 МПа
• 3,0 МПа

По целевому оснащению:

• Для комплектации пожарных автомобилей;
• Для использования на других объектах, где имеются внутренние и внешние пожарные краны.

По устойчивости к температуре:

• Термостойкие
• Износостойкие
• Малостойкие.

По материалам изготовления

Напорные рукава можно классифицировать по типу и качеству материала, из которого изготавливаются армирующие каркасы. Существует 2 основных типа:

Натуральные волокна:

• Льняные
• Льноджутовые
• Пеньковые

Синтетические волокна:

• Прорезиненные рукава, в которых внутри находится гидроизоляционный слой, не имеющий покрытия снаружи. Их отличает гидроустойчивость и способность к использованию подачи воды под высоким давлением;
• Рукава из латекса — самый надежный вариант. Внутренний гидроизоляционный слой у них с пропиткой каркаса. Могут использоваться для подачи воды под давлением на большие расстояния;
• Рукава с полимерным покрытием с двух сторон — подходящий вариант для бытового или производственного использования. Отличаются долговечностью и прочностью.

Требования ГОСТ к пожарным рукавам

В соответствии с ГОСТ Р 53271-2009 при работе с пожарными рукавами должны быть соблюдены следующие требования:

• Пожарные рукава должны быть просты и понятны в использовании. Для этого не должны требоваться специальные знания и навыки. Достаточно только инструкции по эксплуатации.
• Процент усадки составных материалов, используемых для производства рукавов, после сушки от намокания должен быть не более 5%.
• Для покрытия наружного слоя трубопровода должны использоваться яркие цвета.
• Если в рукаве размер входного отверстия 1600 мм, то соотношение его длины к ширине обязано быть не более 1,55.
• Вес трубопровода не должен быть свыше 25 кг на человека
• Эластичный рукав в поперечном направлении не должен деформироваться более чем на 15%.
• Теплоотражательный рукав может загореться. Время, в течение которого произойдет этот процесс, не должно быть менее 15 сек.
• При тепловом потоке с плотностью 14 кВт/м², процент ослабления инфракрасного облучения в материале теплоотражательного рукава должен быть не менее 70.
• Силовой каркас трубопровода в ширину обязан быть не менее 800 мм.
• Разница в ширинах огнезащитного рукава и силового каркаса не должна превышать 30 мм.

Основные правила эксплуатации

Техника безопасности при работе с рукавами

Существуют определенные правила эксплуатации рукавов:

• На пожарных машинах рукава размешаются строго в специально отведенных для этого местах.
• Ни в коем случае нельзя эксплуатировать трубопроводы, на которых есть какие-либо повреждения.
• Напорные рукава при транспортировке в обязательном порядке должны накрываться специальными чехлами.
• Если рукав используется на дороге, то его нельзя раскладывать на ней. Для его эксплуатации в этом случае используются специальные мостики.
• Во избежание механических повреждений рукава не бросаются на землю, когда возникает необходимость в их использовании.
• Во время их транспортировке на пожарной машине под них подкладывается специальная ткань, чтобы предотвратить протирание.
• Рукав нельзя волочить по земле, чтобы не повредить его и избежать попадания внутрь песка, грязи и т.д.
• При тушении пожаров нужно следить, чтобы на верхний слой не попадали разъедающие химические вещества.
• Для транспортировки рукавов на крыши зданий необходимо использовать специальные веревки. Ни в коем случае нельзя их сбрасывать с высоты.
• Подача воды в трубопроводе должна быть плавной.
• Если в процессе тушения пожара на рукаве появилось повреждение, для его временного устранения используют специальные зажимы. Позже эти места помечаются специальным карандашом.
• При низких температурах в зимнее время вода должна незамедлительно сливаться из рукавов, чтобы не допустить оледенения.

Срок службы рукавов

При надлежащем использовании рукава могут служить до 5 лет. Гарантийный срок составляет 3,5 года. Срок службы изделия может быть и больше, если на нем отсутствуют повреждения. Для того, чтобы это определить, проводятся регулярные проверки. С помощью специальных приборов и насосов проверяется герметичность изделия. Если оно прошло проверку, то его продолжают использовать. Однако даже если рукав не имеет технических повреждений, применять его в работе более 10 лет нельзя.

В случае, когда пожарные шланги не будут использоваться по причине технических неисправностей или превышения срока эксплуатации, они подлежат списанию.

Особенности хранения

Хранение рукавов осуществляется с использованием определенных правил:

• Перед отправкой на хранение рукава должны быть очищены, вымыты и высушены.
• Рядом с рукавами не должны находиться вещества, способствующие их повреждению: озон, ультрафиолетовые лучи, прямые солнечные лучи.
• На них не должны попадать щелочные растворы, кислоты, бензин и др. вещества, которые могут разрушить резину.
• Температура хранения для всасывающих рукавов должна быть от −25 — +30 градусов.
• Расстояние от приборов, излучающих тепло должно быть не менее 1 метра.
• Напорный вид рукавов сматывается в скатку и хранится вертикально. Рядом не должно быть других вещей.
• На нижних полках лежат трубопроводы с большим диаметром.
• Новые рукава хранятся отдельно — в специальном складском помещении или на отдельных полках.

Обозначения на пожарных рукавах

Маркировка пожарных рукавов производится на скатках. Она должна быть хорошо видимой и сохранятся невредимой на протяжении всего срока использования и пока действует гарантия.

Для всасывающих и напорно-всасывающих с одной стороны скатки указываются такие данные, как:

• Названия предприятия, которое изготовило рукав;
• Дату производства;
• Внутренний диаметр;
• Длину;
• Величину давления;
• Стандартные обозначения;
• Печать контроля, поставленную организацией, которая выпустила рукав.

С другой стороны скатки должен быть товарный знак организации — производителя.

Для напорных рукавов обозначения должны быть следующие:

• Название организации, которая выпустила рукав.
• Класс продукта.
• В зависимости от типа объекта, для которой рукав будет использоваться:
  • для пожарных машин — РПМ
  • для пожарных кранов — РПК.
• От материалов для покрытия:
  • двустороннее полимерное;
  • с внутренней гидроизоляцией и пропиткой:
  • с внутренней гидроизоляцией.
• Диаметр.
• Величину рабочего давления.
• Длину рукава.

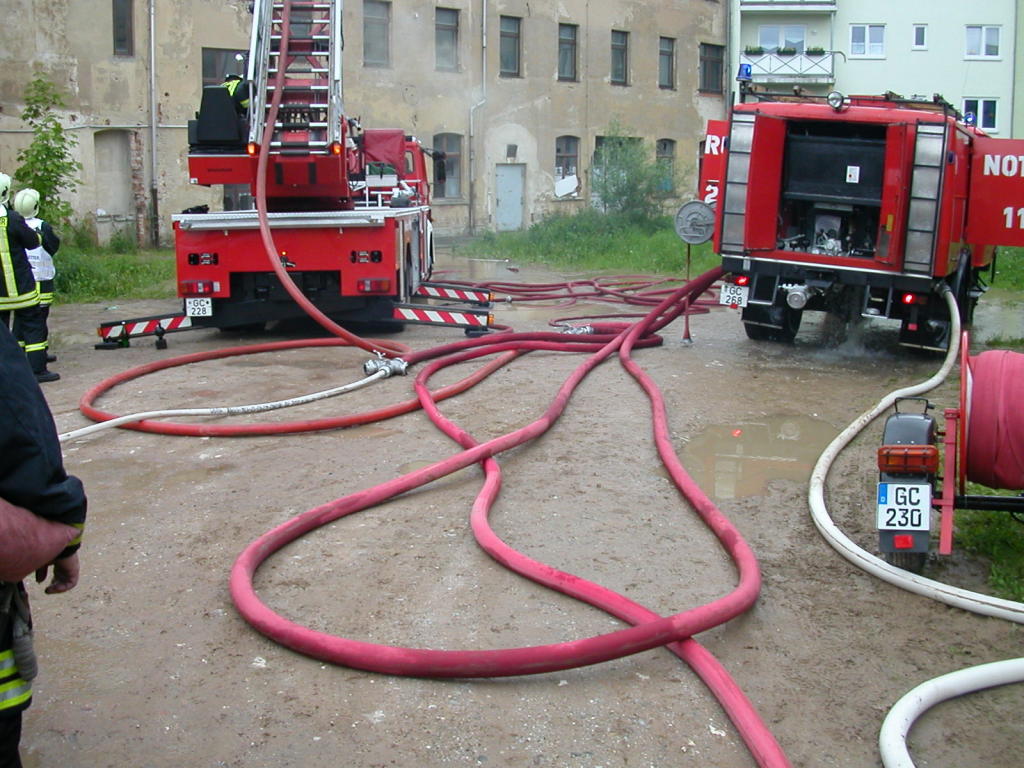

Предупреждение свищей в рукавных линиях

При эксплуатации рукавов 1 сорта, на них не должно быть никаких повреждений, в том числе, свищей. У изделий 2-го сорта наличие свищей допускается, но размером не более 150 мм на 20-метровую длину. Для того чтобы проверить рукава, до начала использования при пожарах, проводятся различные испытания изделий.

Рукава прикрепляют к насосу с одной стороны, а с другой закрывают. Затем заполняют его жидкостью для того, чтобы из него полностью вышел воздух. На следующем этапе проверки повышают давление. В таком режиме рукав находится в течение 10 минут. По результатам этого испытания делается вывод о пригодности. Т.е. на рукаве не должно быть повреждений, различных разрывов и вздутий, нигде не должна капать вода.

Если рукава использовались в работе или мылись, сушить их нужно до полного высыхания. При этом не на искусственных источниках тепла, например, на батареях, а на свежем воздухе летом (не на солнце, а в тени) и с использованием специальных сушилок зимой. Температура сушки должна быть не более 50 градусов.

Для профилактики возникновения свищей эксплуатировать пожарные рукава нужно с особой осторожностью. Ненужно при тушении пожара сразу подавать давление большой мощности. Это нужно делать постепенно.

Часто задаваемые вопросы

Какая длина пожарного рукава?

Длина пожарного рукава зависит от того, какой вид трубопровода используется и для каких целей. Для эксплуатации в пожарной машине нужен рукав длиной в 20 метров. Для пожарных кранов используются изделия от 10-21 метра. У всасывающих и напорно-всасывающих рукавов стандартная длина составляет 4 метра.

Какой диаметр пожарного рукава?

Рукава отличаются не только по длине, но и по диаметру. Рукава напорного вида имеет диаметр величиной 25 — 150 мм. Всасывающие — с параметрами 75, 100, 125 мм.

Какой объем у пожарных рукавов?

Величина объема пожарных рукавов колеблется от 40 — 350 литров. От этой характеристики зависит пропускная способность изделия. Другими словами, это количество жидкости для тушения пожара, которую может пропустить шланг. Чем она выше, тем больше эффекта от работы рукава. Тем быстрее с его помощью можно потушить возгорание.

Сколько атмосфер в пожарном шланге?

Давление является одной из основных характеристик пожарных шлангов. Регулярно проводятся проверки на то, сколько атмосфер выдержит рукав. Повышенный уровень давления, равно как и заниженный не допускается при использовании шлангов. Т.к. в первом случае это способствует возникновению разрывов и других технических повреждений, а во втором случае струя воды, предназначенная для тушения пожара, может быть не доставлена до места возгорания вследствие слабого напора. Для всасывающих и напорно-всасывающих шлангов давление находится на уровне 3 МПа, у напорных — 1,6 МПа.
